一、系统概述

交通事故处理过程中，对于干警自身素质和设备要求越来越高，快速、规范的交通事故综合处理系统越来越受到重视，成为现代化智能交通管理重要组成部分。我公司着眼未来需求，凭借技术开发的强大优势，推出了IPAD交通事故现场绘图仪。

IPAD交通事故现场绘图仪关键解决了交警在交通事故现场勘察时速度慢、效率低、信息易遗漏等问题，系统以简捷、轻便、易操作、一次性成比例图等近乎完善的人性化设计，深受广大交警的青睐，并且将在全国范围内等到了广泛的应用。同时又可作为当地交通事故信息系统的一个组成部分，为案卷的制作、整理、统计等提供事故现场信息。



二、系统组成

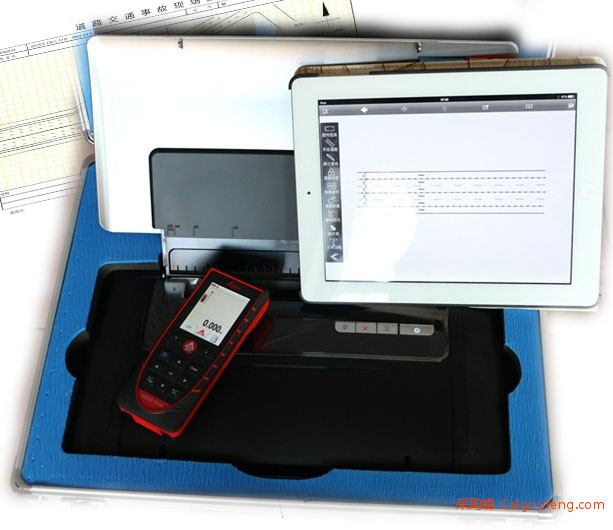

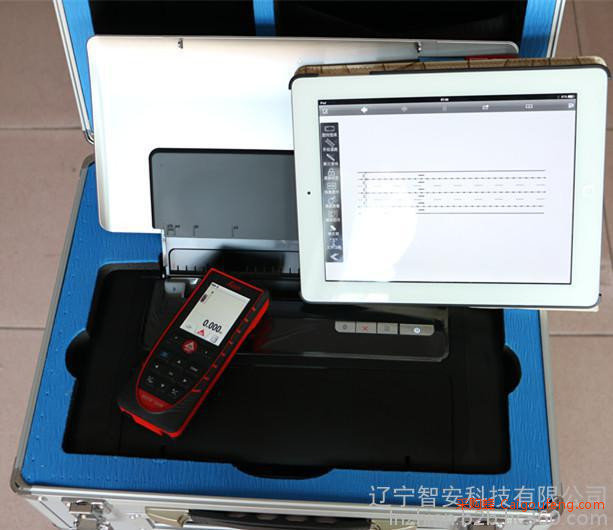

IPAD平板电脑

便携式打印机

打印服务器

激光测距仪

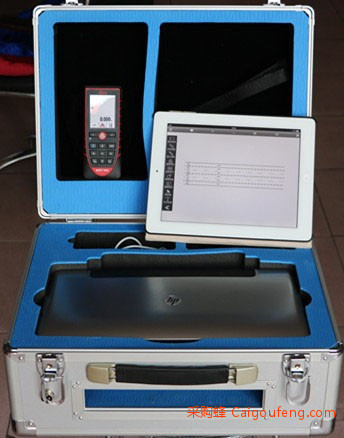

事故箱

充电电源

现场绘图软件



三、主要设备技术参数

1、IPAD平板电脑：



体积轻而薄，便于携带。它的屏幕对角线为9.7英寸，大体上略小于一本杂志。仅重 0.68千克，厚13.4毫米，可随身携带在身边，略带弧形的背部设计更方便你拿取；

Multi-Touch多点触控，让您的操作更加精准和直观，便于学习；

高分辨率的9.7英寸LED背光显示屏，画面鲜明锐利，亮度随环境光线自动调整，即使在阳光下也能清晰可辨，视角宽达 178°，并且横竖皆宜；

电池使用时间长达10小时，能够满足高强度的工作需要。

2、便携式打印机

打印速度：黑白：22ppm，彩色：18ppm

最高分辨率：4800x1200dpi

最大打印幅面：A4

双面打印：手动

打印内存：64MB打印语言：PCL3 GUI

月打印负荷：500页

接口类型：USB2.0  PictBridge

端口  蓝牙端口

产品尺寸：348×175×84mm

产品重量：2.3kg（带电池时2.5kg）

系统平台：Windows 7/Vista（x32/64）/XP Professional x32/2000/Serverr2003/Serve2008

电源电压：AC 90-132V，47-63Hz；180-264V，47-63Hz

电源功率：40W

3、打印服务器

系统平台：Mac OS Xrv10.5-v10.7

传输速率：IEEE 802.11n 1T1Rr150Mbps传输速度Mbps

端口类型：三个USB 2.0接口

网络接口：10/100Mbps RJ-45以太网接口

网络协议：WEP（64/128），WPA-PSK（TKIP/AES）和WPA2-PSK（AES）

CPU：ARM 10（320MHz）

内存：32MB

闪存：8MB

指示灯：POWE灯，WLAN灯，LAN灯，USB灯

产品尺寸：128x99x25mmmm

产品重量：165gkg

电源：DC 12V，1A

功耗：小于10W（DC 12V）

4、激光测距仪

测   量   精   度：+/-1.0mm

测   量   范   围：0.05m-200m

最大/最小值测量：有

加/减   功  能：有

面积/体积 计算：有

间接测量(勾股定理)：有

计时器功能/持续测量：有

倾斜传感器中测量范围：+/-45°

梯形测量：有

存储常数：1

调用最后测量值:20

4倍数码瞄准器：有

三角架螺纹：有

背光显示/多功能底座:有

防溅水/防尘IP54：有

每组电池可测量：至少5,000次

电             池：Type AAr2*1.5V

尺             寸：143.6*55 *30mm

重量  （含电池）：195g

5、事故箱

箱体尺寸：410*310*200mm

全铝外壳，内部有专业的防护内衬



6、车载、室内两用充电电源

7、现场绘图软件



四、系统主要功能

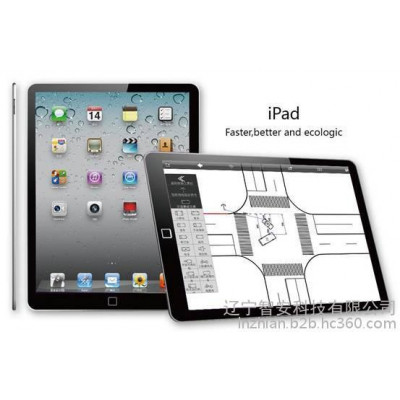

A 道路的绘制及组成

1、可轻松绘制出各种形态道路（如：直路、岔路、弯路、各种复杂交叉路口，道路剖面图，不等宽路、不规则道路等）图例：



2、可对整条道路进行参数设置，也可对分条道路进行参数设置（如：车道宽，车道数、单独道宽的设置等）图例:



3、特殊道路的生成（如：高速公路、城乡县道路等）

4、道路的记忆功能（对所绘制过的现场图，只要我们加以存储，该现场图的道路便会自动存储，便于以后直接调用）。

5、道路预先存储功能（可提前录入事故多发路段及复杂路段的模板，使现场绘图更加方便快捷）图例：



6、铅笔画路功能（可通过手指的移动，绘制出一条与手指运动轨迹相同的不规则弯路）图例：





B、图符的规范及绘制

1、软件内可调用的图符完全按照国家标准添置。

2、图符引用范围较广，软件内汇集了全国各个地区对软件内部图符的需要，还加入了如：道路向导、交通现象、施工安全、禁令标志等。

3、图符绘制添加功能也同样的非常强大，可随心所欲的添加我们所需要的图符。图例：





C、事故绘制层面及事故绘图定位

1、本软件引用了道路锁定的概念，在道路锁定的状态下我们可以操作道路，而在道路解锁的状态下，我们可以编辑道路内的元素，包括:分道线、停车线、不可变道线、人行横道等。

2、为了进一步避免误操作，添加了撤销和重做的功能，如果出现误操作，可以通过撤销功能回到上一步的状态，目前本软件可记录当前步骤前50步的状态。

3、在进行事故定位时，可选用自动标注也可进行手动标注；三角定位或直角定位，还可两者结合方式，自动调整功能随时令我们看到绘制图符的真实摆放情况。

4、在自动标注时，被标注物体的标注线和定位距离自动生成，避免了交警现场绘图时遗漏重要参数。图例：



D、道路打断与导向标志的添加

1、批量添加道路导向标志。

2、可根据需要打断道路。



E． 多元素选定及标注

1、引入了元素选择的概念，这样即使在一起有两个甚至是多个元素重叠，我们也可轻松选定和加以标注

2、引入了覆盖功能，这样在我们对某一元素进行操作时，其他元素的标注会被覆盖，这样避免了因为其他标注而在视觉上影响我们进一步的绘制

3、标注与标注之间在同一位置，视觉上存在的干扰，我们通过对标注进行其他位置的锁定，解决了这一问题。图例：

F、新功能的增设

1、引入了道路相交时对圆弧的缩进修改。

2、显示出痕迹总长度。

3、在现场绘图本与测距仪设备进行无线蓝牙连接，把测距仪测得的数据直接传入绘图系统。

4、现场图中的各元素可与现场照片相关联，更直观的体现交通事故现场情况。

5、现场勘查信息可通过网络远程回传给指挥中心。

6、实现了wifi的无线打印。

G、模板的定制

1、A4模板。

2、可任选横向或竖向模板。

3、可任意调整现场图在模板中的位置。

5、现场图可任意调整比例。

H、快捷的勘查笔录生成

1、根据公安部对勘察笔录最新版本进行修改，可提前设置有关信息（如：警员姓名，警队名称等）。

2、在勘查笔录中可点击选择各种相关信息（如：天气，路况等）。

3、勘查笔录可选择增加现场施救信息及其它补充说明信息。

4、可按照所画的道路，车辆，人体，痕迹等自动进行现场描述并生成勘查笔录。

5、可现场打印勘查笔录。



I  引入交互式概念

1、在绘图过程中如果绘制错误，只要撤销操作即可。整个绘图过程无需重复操作，一气呵成。

2、实现文件自动存档的功能。

3、绘制的现场图是标准的比例图，无需交警回来后再画比例图。在现场就可以打印出比例图和勘查笔录。提高警员的工作效率保证制图规范化。

4、绘图过程采用所见即所得的交互式绘图方式，笔记本电脑上每一步操作所画的现场图和实际现场图可一一对应，避免了导航式绘图方式最终才能得到现场图的弊病。
